應用

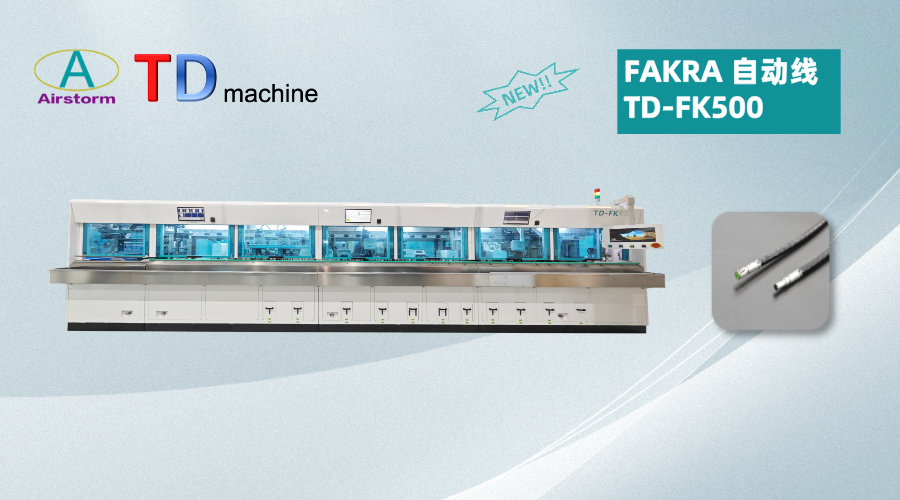

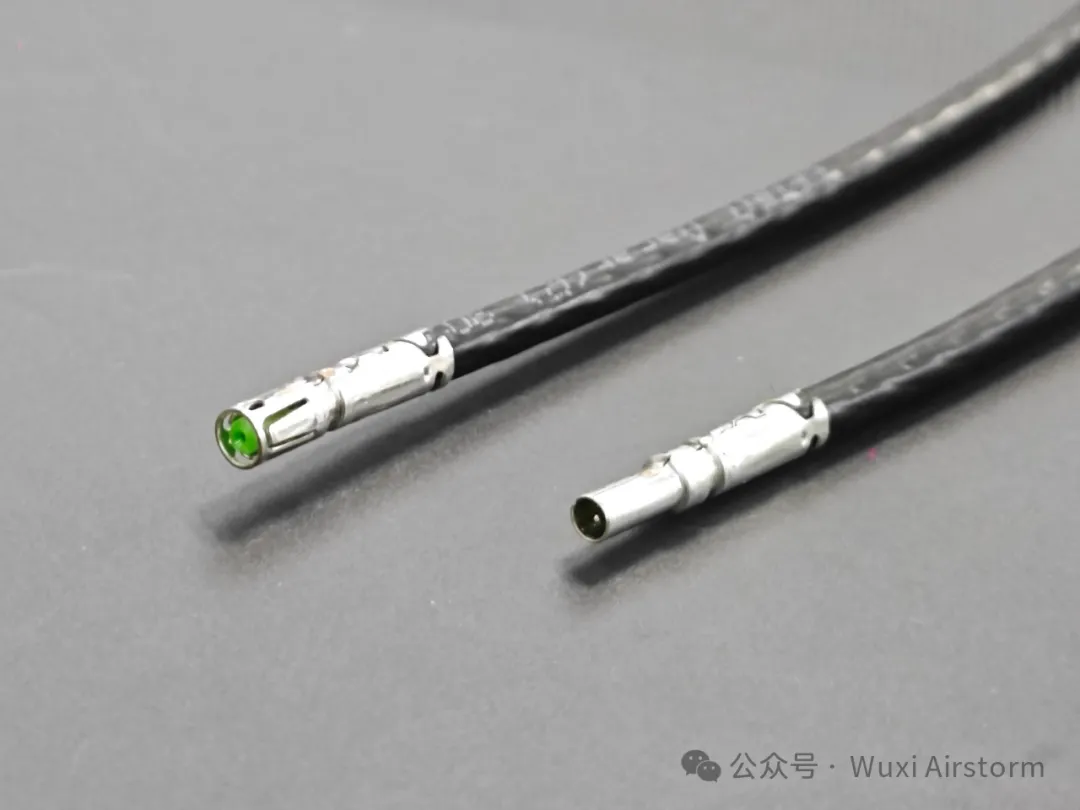

TD-FAKRA自動線，針對TE MATE AX(Fakra Mini)的加工。涵蓋從剝外皮，壓套環，切翻屏蔽網，剝內絕緣皮，壓中心針，外殼體壓接，同心度及插入深度檢測等工序的自動加工。6壓接系統可滿足單端，雙端相同及不同端子的同時加工，此平臺可定制其它系列產品。

設備優勢

（1）可單端，雙端加工，滿足客戶靈活的生產需求

（2）≤9S/根線（兩個端子），高效加工

（3）模塊化，各工位獨立設計，方便維修，快速交付

（4）采用磁懸浮流水線，滿足高精度定位加工要求

（5）獨創開口向下套環直接壓接技術，滿足客戶各種來料需求

（6）可定制化滿足主流Fakra廠商各代級產品

（7）可對接客戶端MES

（8）靈活的可擴展功能(選配自動開線，耐壓檢測，插塑殼等功能模塊)

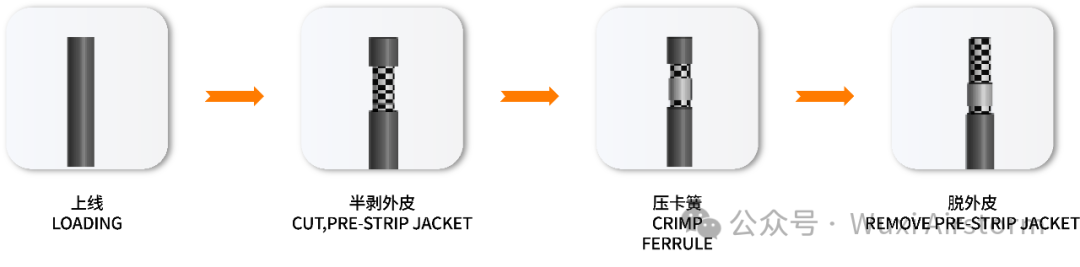

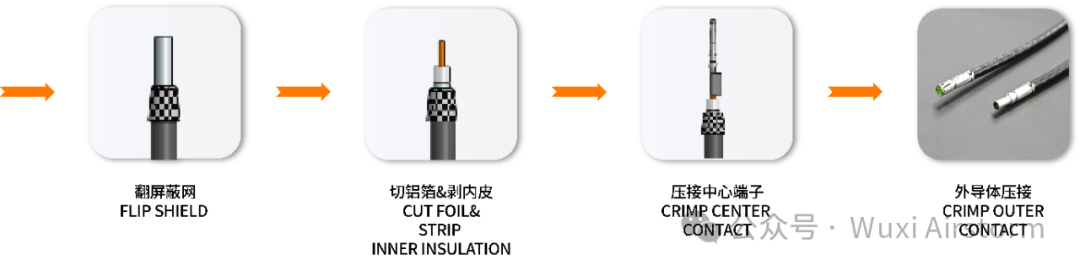

加工過程

部分檢測手段展示

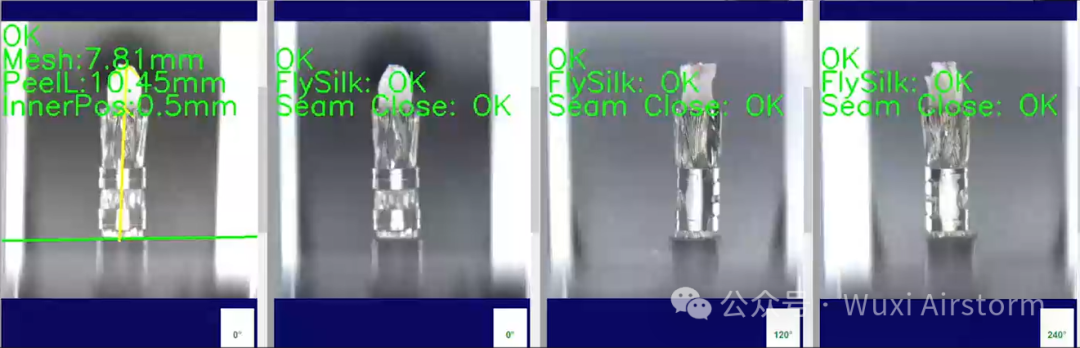

取外皮&卡簧視覺檢測：360°視野覆蓋

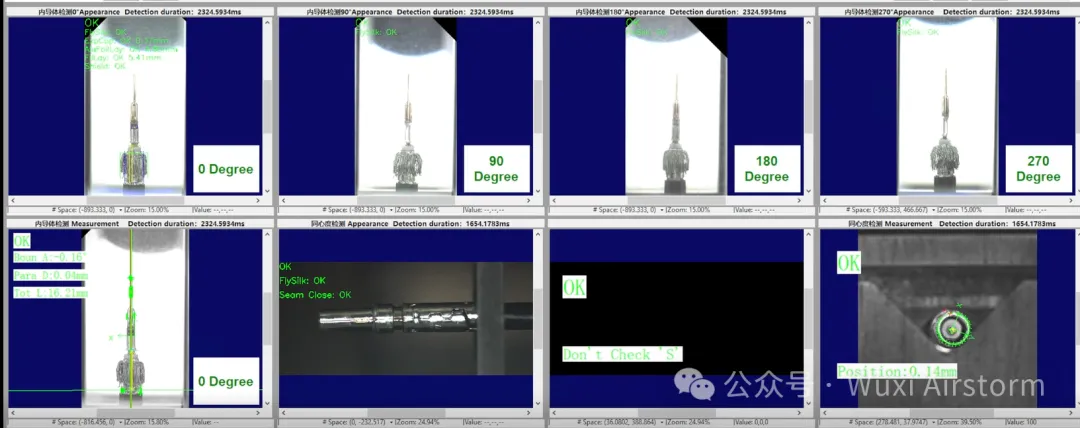

中心端子視覺：360°檢查壓接狀態

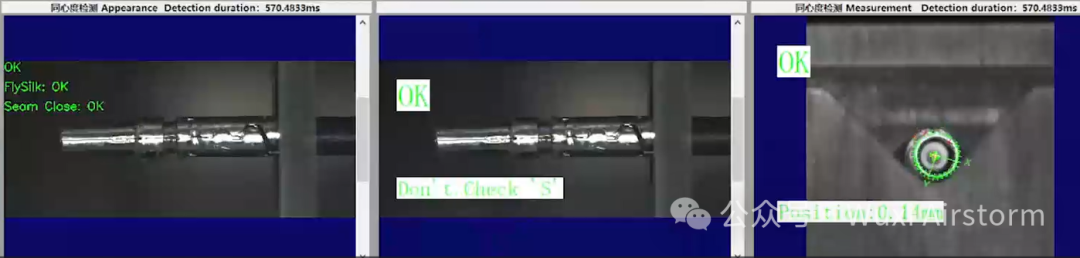

同心度視覺檢測

設備參數

加工長度：≥90mm(單線)；≥380mm(打U)

循環時間：≤9S/根線（兩個端子）

換型：≤15min(清料+換模具+填料，不含檢查時間)

操作人數：1人/自動線

兼容性：支持拓展功能

電源電壓：380V AC 三相五線

氣源：5-7Bar

整機尺寸：9Mx1.85Mx2M (不含三色燈）
